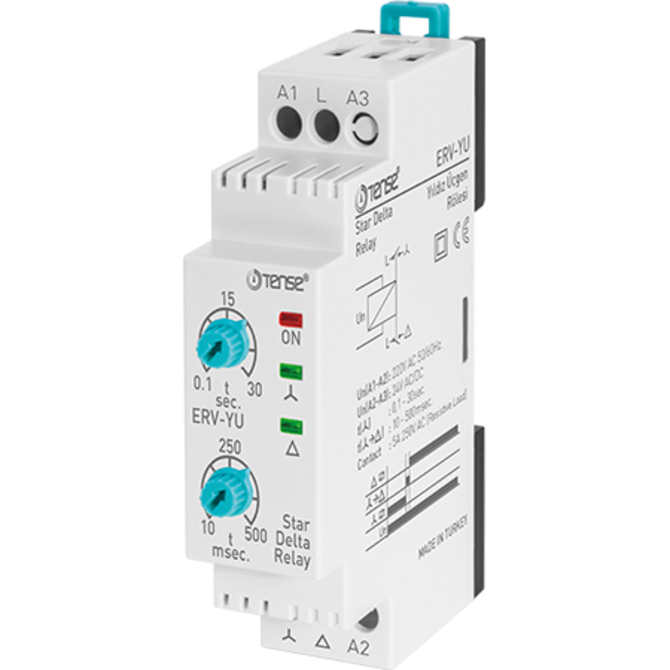

Automatický přepínač hvězda trojúhelník / Časové relé hvězda-trojúhelník

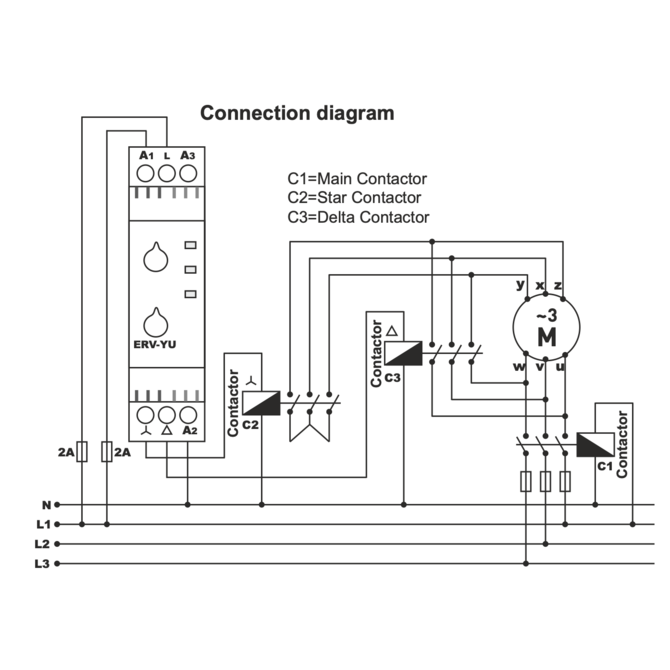

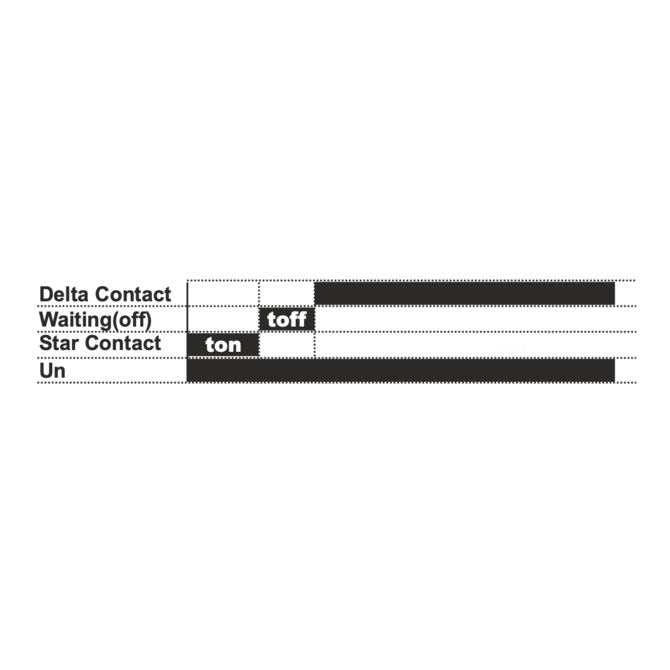

Relé pro spouštěcí režimy hvězda-trojúhelník (spouštěcí relé elektromotoru) pracovní napětí 24/220 V AC, indikace režimu ON, HVĚZDA, TROJÚHELNÍK, nastavení času režimu HVĚZDA. NAPÁJENÍ, ERV-YU. Je známo, že pro měkký a plynulý start elektromotoru je nutné jej nejprve zapnout podle schématu HVĚZDA a po určité době, po dosažení nastavených otáček, přepnout vinutí motoru do režimu TROJÚHELNÍK. Takové schéma spínání zajišťuje nižší spouštěcí proud, což zvyšuje životnost elektromotoru a zvyšuje stabilitu celého napájecího systému. Přepínání režimů HVĚZDA-TROJÚHELNÍK lze samozřejmě provádět pomocí přepínače, ale při použití stykačů (spouštěčů) a spouštěcího relé je lepší tento proces automatizovat. Pro ovládání takových stykačů nabízí společnost TENSE spouštěcí relé neboli, jak se jim také říká, spínací relé hvězda-trojúhelník – ERV - YU. Po přivedení provozního napětí na kontakty A1 - A2 relé ERV - YU se výstup STAR připojí ke kontaktu Faz, rozsvítí se kontrolka STAR a začne se odpočítávat interval zrychlení t1 (0,1 ... 30 s). Po intervalu zrychlení t1 se výstupy STAR a Faz rozpojí, kontrolka STAR zhasne a začne se odpočítávat interval pauzy t2 (15 ms). Po uplynutí intervalu připojení t2 se spojí kontakty Faz a TRIANGLE, rozsvítí se kontrolka TRIANGLE a spouštěcí relé je v tomto stavu, dokud je na kontakty A1 - A2 přiveden alarm. Pokud potřebujete spouštěče, stykače s mechanickým blokováním, samostatné mechanické blokování nebo kvalitní kovovou skříň s krytím IP65, to vše si můžete u nás také zakoupit za dobrou cenu z našeho skladu.
