Digitální nadproudové relé s 3×3místným LED displejem

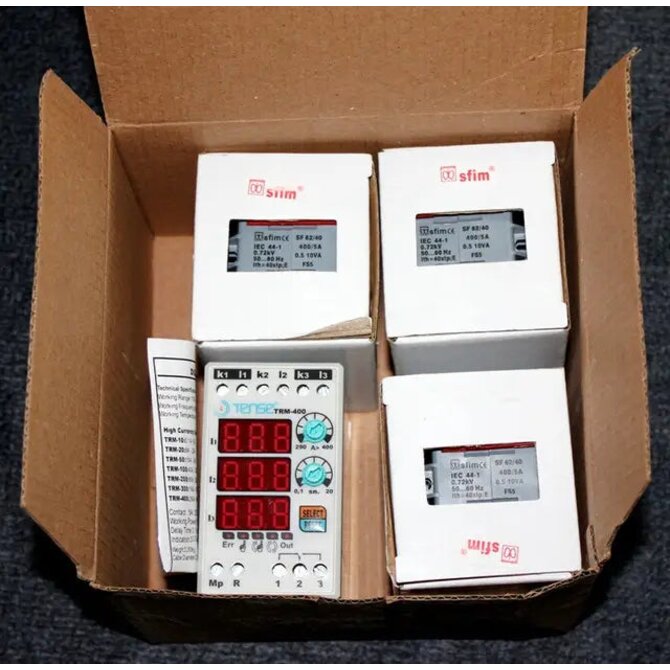

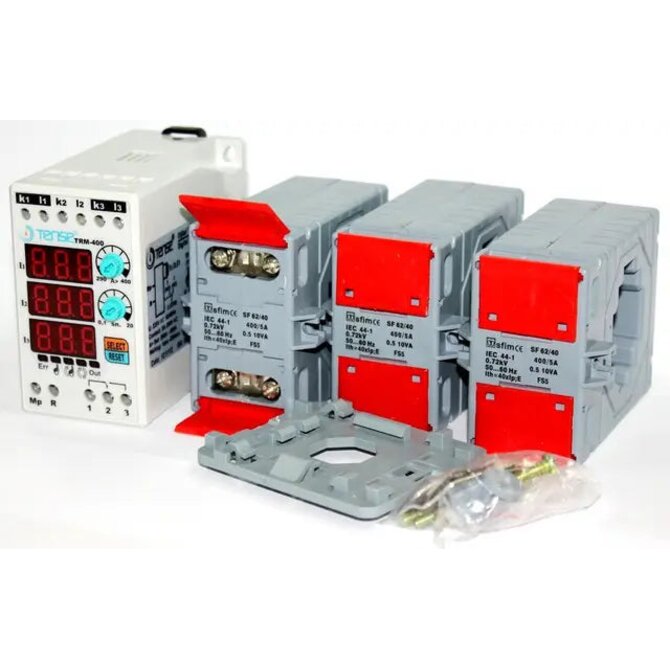

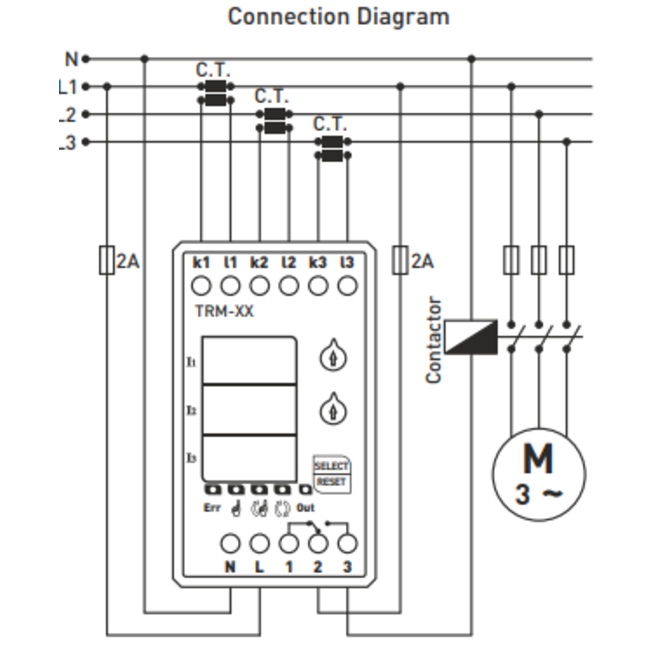

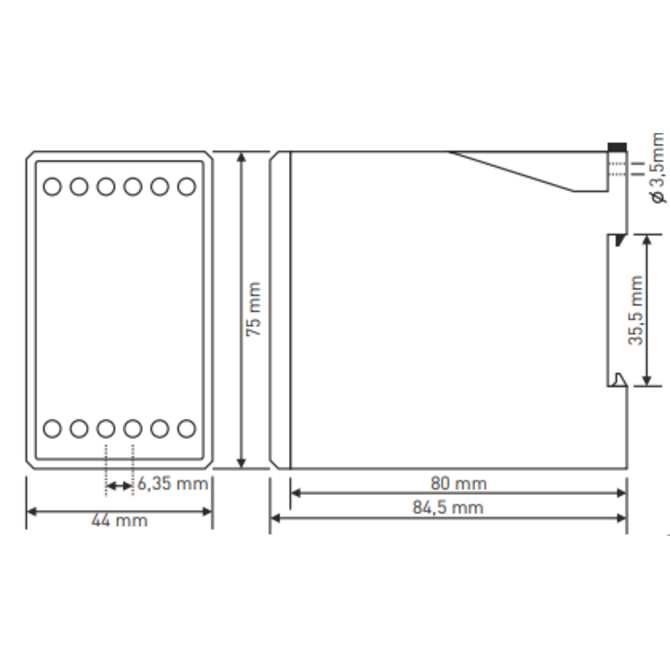

Třífázové proudové relé pro kontrolu / omezení proudu zátěže v rozsahu 90–200 A, výrobce TENSE (Turecko) Digitální nadproudová relé TRM-200 jsou určena k ochraně zátěže před poškozením způsobeným vysokými proudy a zároveň umožňují sledování provozu. • 90–200 A (nastavitelná hodnota nadproudu) • 50% pevná asymetrie proudu • Nastavitelná doba zpoždění chyby • Nastavitelný provozní režim (automatický, poloautomatický, manuální) • Při zakoupení proudového relé značky TENSE získáte zařízení připravené k okamžitému použití — součástí dodávky jsou proudové transformátory. Použití zařízení a princip činnosti Připojte zařízení podle schématu zapojení. Po dokončení zapojení přiveďte napájení. Po zapnutí displej zobrazí nastavené hodnoty po dobu 5 sekund. Pro nastavení hodnoty nadproudu použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji. Pro nastavení doby zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji. Když je zařízení zapnuto: • Relé se sepne, výstupní kontakt se přepne na svorku 3 a rozsvítí se indikátor OUT. • Pokud proud překročí nastavenou hodnotu nadproudu (A>), zařízení začne odpočítávat dobu zpoždění a rozsvítí se indikátor ERR. • Po uplynutí nastavené doby se relé vypne, kontakt se přepne na svorku 1 a indikátor OUT zhasne. Popis Elektronické proudové relé řady TRM-200 je určeno pro automatické odpojení spotřebičů při překročení maximálně přípustného proudu. Má programovatelný rozsah sepnutí, možnost nastavení doby zpoždění a času zpětného zapnutí. K dispozici jsou 3 režimy návratu do pracovního stavu — MANUÁLNÍ, POLOAUTOMATICKÝ, AUTOMATICKÝ. Režimy resetu (Reset Modes): • Manuální režim: Po chybě nadproudu je nutné zařízení resetovat stisknutím tlačítka Reset. V tomto režimu svítí odpovídající LED kontrolka. • Poloautomatický režim: Systém se po chybě nadproudu automaticky resetuje třikrát, poté čeká na ruční reset při další chybě. V tomto režimu svítí odpovídající LED kontrolka. • Automatický režim: Systém se po každé chybě nadproudu resetuje automaticky. V tomto režimu svítí odpovídající LED kontrolka. Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí odpovídající LED kontrolka. Asymetrie 50 % (pevná) Pokud rozdíl mezi největším a nejmenším fázovým proudem překročí 50 %, zařízení během 2 sekund přejde do režimu chyby asymetrie. (Tímto se při provozu motoru zabrání poškození systému v případě výpadku jedné z fází.) Při chybě asymetrie: • Skupina displejů dvou fází, které poruchu způsobily, začne blikat a rozsvítí se indikátor ERR. • Pro návrat z režimu chyby asymetrie je nutné zařízení resetovat ručně. Technické parametry: • Provozní napětí: 150–260 V AC • Provozní frekvence: 50/60 Hz • Příkon: < 6 VA • Provozní teplota: -20 °C až +55 °C • Displej: 3x3 číslice, 5 LED diod • Nastavení nadproudu (A>): 90–200 A • Doba zpoždění: 1 s – 200 s • Typ připojení: svorkové • Kontakty: 5 A / 250 V AC (aktivní zátěž) • Průměr vodiče: 2,5 mm² • Hmotnost: max. 250 g • Montáž: na DIN lištu • Nadmořská výška provozu: < 2000 m Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory, které jsou součástí dodávky. Model TRM-400 lze používat s proudovým transformátorem 400/5. Základní Výrobce Tense Země výroby Turecko Typ instalace Na DIN lištu Počet rozpínacích kontaktů 1 ks. Počet spínacích kontaktů 1 ks. Průřez připojovaných vodičů 2,5 mm² Materiál pouzdra Plast Zobrazit Ano Mše 250 g LED dioda zapnutí/vypnutí Ano LED dioda „Přetížení“ Ano Úroveň ochrany IP 30 Životnost 10 let Technické specifikace Počet fází 3 Jmenovité střídavé provozní napětí 220V Jmenovitý proud 5A Jmenovitý proud 3W Minimální provozní teplota -20 stupňů Maximální provozní teplota 55 stupňů. Celkové rozměry Délka 85 mm Výška 75 mm Šířka 44 mm Charakteristiky uživatelů Doba zpoždění 1 s - 200 s Montáž DIN+šrouby Rozsah 90–200 A
