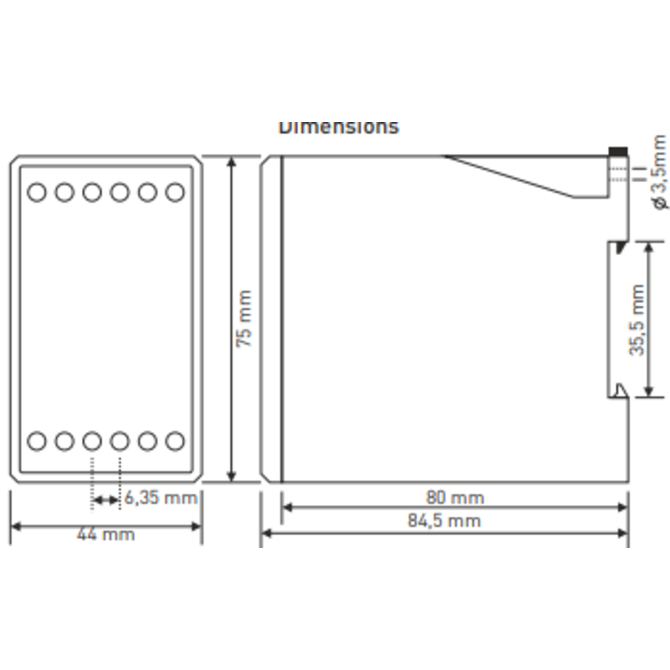

Digitální nadproudové relé s LED displejem 3×3 číslice

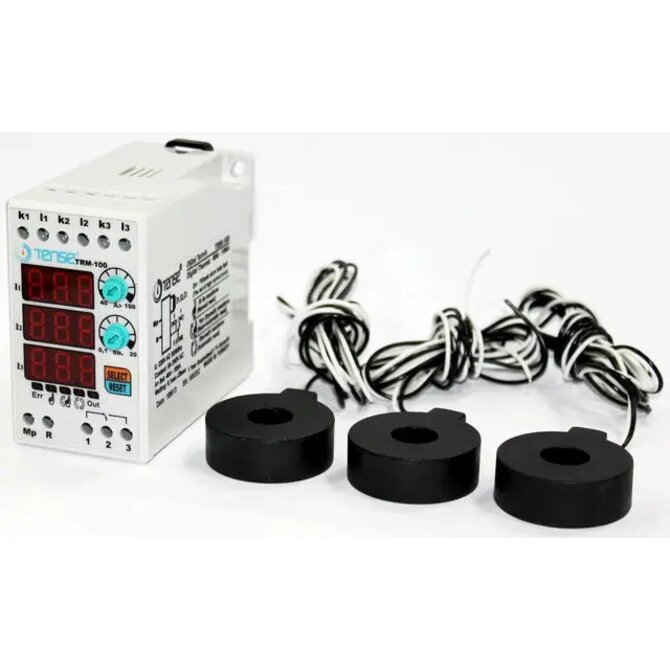

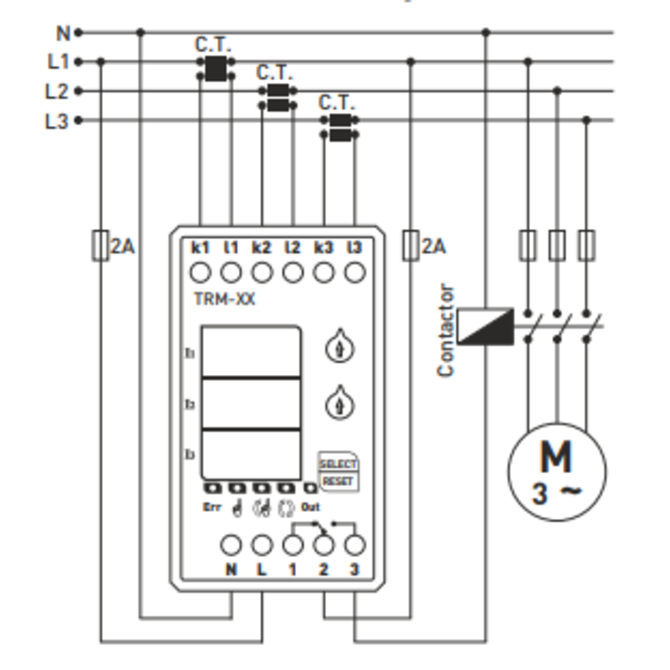

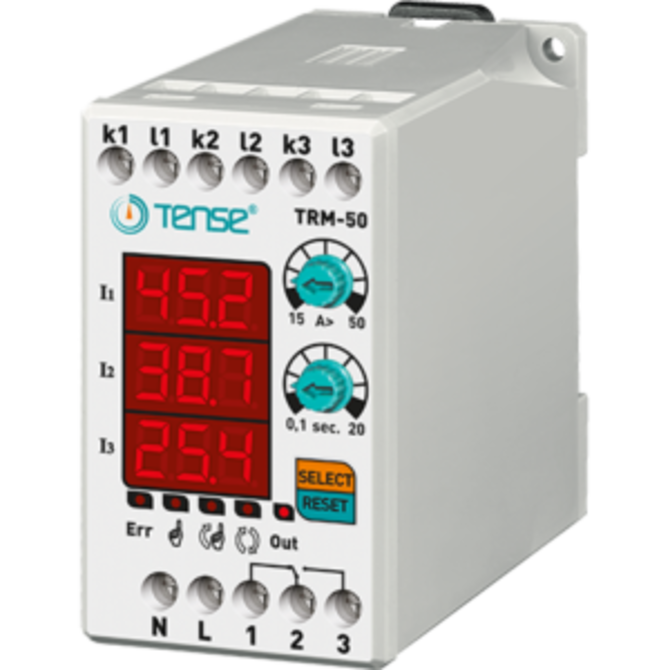

Proudové relé pro kontrolu/omezení zatížení, 3-fázové, rozsah 15–50 A, výrobce TENSE (Turecko) Digitální přetížení relé TRM-50 je určeno k ochraně zatížení před poškozením způsobeným vysokými proudy a současně umožňuje kontrolu provozu. 15–50 A (nastavitelná hodnota přetížení) 50 % pevná proudová asymetrie Nastavitelný čas zpoždění chyby Nastavitelný provozní režim (automatický, poloautomatický, manuální) Při koupi proudového relé TENSE získáte zařízení připravené k provozu – v dodávce jsou zahrnuty proudové transformátory. Použití zařízení a princip činnosti Připojte zařízení podle přiloženého zapojovacího schématu. Po dokončení zapojení připojte napájení. Po zapnutí displej zobrazí nastavené hodnoty po dobu 5 sekund. Pro nastavení hodnoty přetížení použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji. Pro nastavení času zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji. Když je zařízení zapnuto: Relé se sepne, výstupní kontakt přepne na svorku 3 a rozsvítí se indikátor OUT. Pokud proud překročí nastavenou hodnotu přetížení (A>), zařízení odpočítává čas zpoždění a rozsvítí se indikátor ERR. Po uplynutí času relé vypne, kontakt se přepne na svorku 1 a indikátor OUT zhasne. Elektronické proudové relé série TRM-50 je určeno k automatickému odpojení spotřebitelů při překročení maximálně přípustných proudů. Má programovatelný rozsah spouštění, možnost nastavení času spouštění a zpětného zapnutí. Jsou k dispozici 3 režimy návratu do „pracovního“ stavu – MANUÁLNÍ, POLOAUTOMAT, AUTOMAT. Režimy resetu (Reset Modes) Manuální režim: Pro reset zařízení po přetížení stiskněte tlačítko Reset. Rozsvítí se odpovídající LED. Poloautomatický režim: Zařízení umožňuje automatický reset systému třikrát při vzniku přetížení a poté čeká na manuální reset při další chybě. Rozsvítí se odpovídající LED. Automatický režim: Zařízení umožňuje automatický reset systému při každé chybě přetížení. Rozsvítí se odpovídající LED. Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí příslušná LED. Proudová asymetrie 50 % (pevná) Pokud rozdíl mezi nejvyšším a nejnižším proudem ve fázích překročí 50 %, zařízení přejde do chybového režimu asymetrie během 2 sekund (zabraňuje poškození systému při ztrátě jedné fáze). Při vzniku chyby asymetrie: Skupina displejů dvou fází, které způsobily poruchu, začne blikat a rozsvítí se indikátor ERR. Pro opuštění chybového režimu asymetrie je nutný manuální reset. Technické parametry Pracovní napětí: 150–260 V AC Pracovní frekvence: 50/60 Hz Spotřeba: ): 15–50 A Čas zpoždění: 0,1–20 s Typ připojení: svorkové připojení Kontakty: 5 A / 250 V AC (aktivní zátěž) Průměr kabelu: 2,5 mm² Hmotnost: max. 250 g Montáž: na DIN lištu Maximální nadmořská výška:
