Digitální nadproudové relé s ochranou proti přepětí

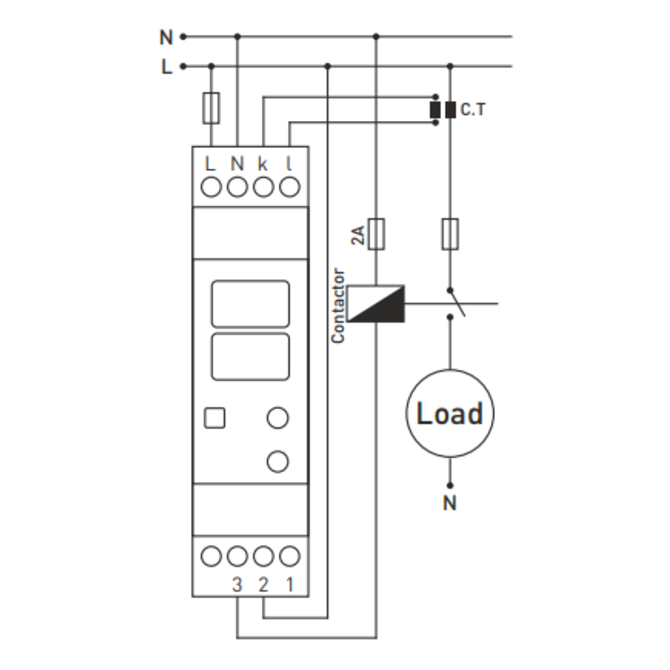

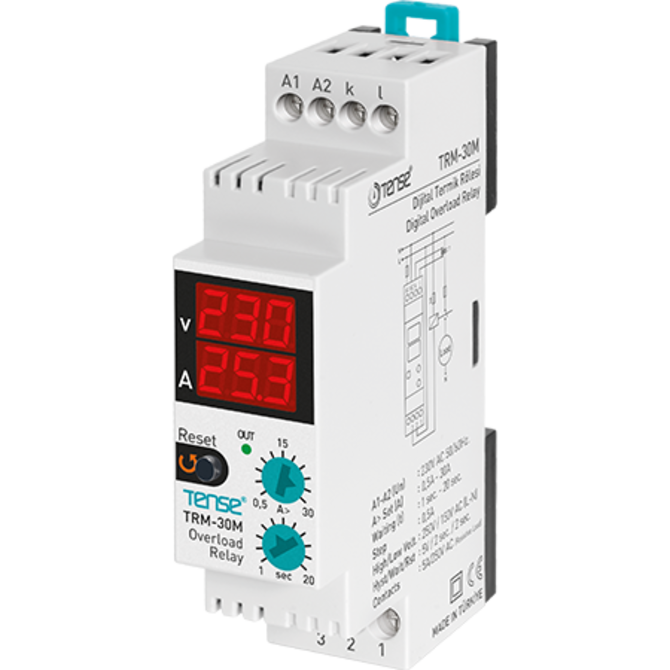

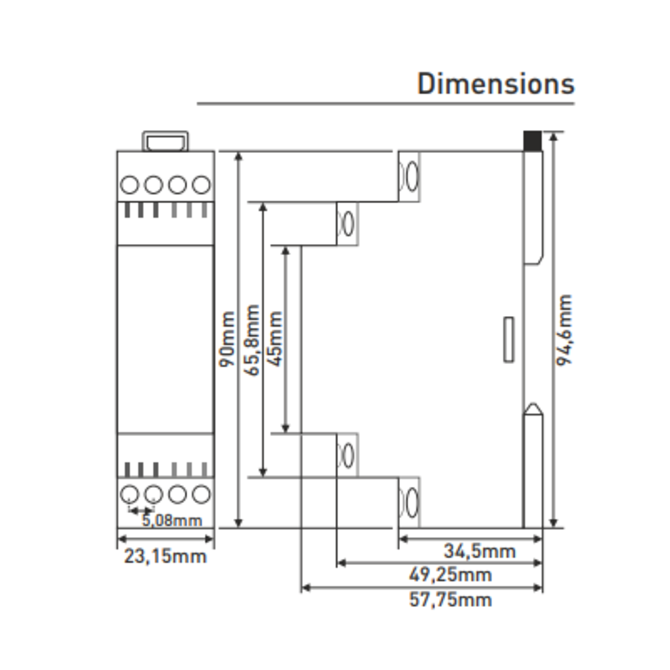

Monitorovací proudové a napěťové relé TRM-30M s displejem, 1-fázové do 30 A Jednofázové digitální relé určené k ochraně citlivých zařízení před nadproudem, přepětím a podpětím. Umožňuje přesné nastavení proudového limitu i časového zpoždění a zobrazuje měřené hodnoty napětí a proudu na dvouřádkovém displeji. TRM-30M je určeno na ochranu 1-fázových zařízení citlivých na hodnoty provozního proudu a napětí. Relé obsahuje v balení proudový transformátor a má následující funkce: Ochrana proti proudovému přetížení (nastavitelná hodnota proudu 0,5 … 30 A) Ochrana proti přepětí, napětí vyšší než 250 VAC (pevně nastavená hodnota) Ochrana proti podpětí, napětí nižší než 150 VAC (pevně nastavená hodnota) Hystereze napětí: 5 V (pevně nastavená hodnota) Zpoždění chyby napětí: 2 s (pevně nastavená hodnota) Reset chyby napětí: 2 s (pevně nastavená hodnota) Použití a princip činnosti Připojte zařízení podle přiloženého schématu zapojení. Nesprávné připojení může způsobit poškození zařízení. Nastavte hodnotu nadproudu podle provozních hodnot proudu zařízení, které budete používat. Po připojení napájení: Během první sekundy se na horním displeji zobrazí nastavená hodnota nadproudu. Na dolním displeji se zobrazí čas zpoždění chyby. Napětí mezi fází L a neutrálním vodičem N se zobrazuje na horním displeji. Proud odebíraný ze sítě se zobrazí na dolním displeji po jedné sekundě provozu. Nastavení A> – nastavení hodnoty nadproudu; hodnota se zobrazuje na horním displeji. sec. – nastavení času čekání před vstupem do chybového stavu nadproudu; hodnota se zobrazuje na dolním displeji. Po připojení napájení je sepnut NO kontakt a svítí kontrolka „OUT“. Když zařízení přejde do chybového stavu: Příslušný displej bliká LED „OUT“ zhasne NO kontakt se rozepne NC kontakt se sepne Ochranné funkce 1. Ochrana proti vysokému proudu – vstup do chybového stavu: Pokud proud odebíraný ze sítě přesáhne nastavenou hodnotu nadproudu, zařízení čeká nastavený čas zpoždění a poté přejde do chybového stavu. V chybovém stavu: NO kontakt rozepnutý, dolní displej bliká, LED „OUT“ zhasne, NC kontakt sepnutý. Výstup z chybového stavu: Pokud proud klesne pod nastavenou hodnotu, zařízení ukončí chybový stav po stisknutí tlačítka reset na 3 sekundy. V normálním provozu: NO kontakt sepnutý, dolní displej svítí stabilně, LED „OUT“ svítí, NC kontakt rozepnutý. 2. Ochrana proti přepětí (U > 250 V) – vstup: Při napětí nad 250 V čeká zařízení 2 sekundy a přejde do chybového stavu. V chybovém stavu: NO kontakt rozepnutý, horní displej bliká, LED „OUT“ zhasne, NC kontakt sepnutý. Výstup: Zařízení automaticky ukončí chybový stav 2 sekundy po poklesu napětí pod 245 V. Normální provoz: NO sepnutý, horní displej svítí stabilně, LED „OUT“ svítí, NC rozepnutý. 3. Ochrana proti podpětí (U < 150 V) – vstup: Při napětí pod 150 V čeká zařízení 2 sekundy a přejde do chybového stavu. V chybovém stavu: NO rozepnutý, horní displej bliká, LED „OUT“ zhasne, NC sepnutý. Výstup: Automatické ukončení chybového stavu 2 sekundy po zvýšení napětí nad 155 V. Normální provoz: NO sepnutý, horní displej svítí stabilně, LED „OUT“ svítí, NC rozepnutý. Signalizace chyb Horní displej bliká: při chybě vysokého nebo nízkého napětí. Dolní displej bliká: při chybě vysokého proudu. LED OUT: svítí, když je zařízení v normálním stavu. NO kontakt sepnutý. Stav zařízení Stav zařízení NO kontakt NC kontakt Zařízení bez napětí Rozepnutý Sepnutý Zařízení pod napětím, chyba Rozepnutý Sepnutý Zařízení pod napětím, bez chyby Sepnutý Rozepnutý
