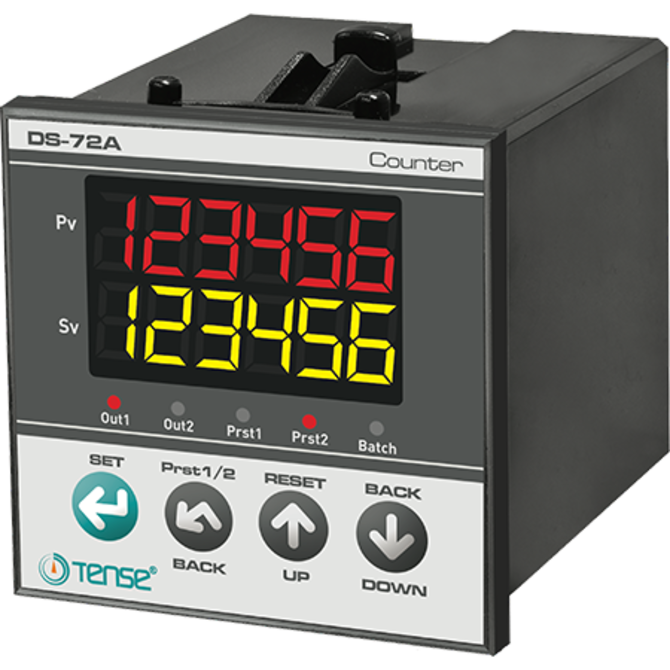

Podrobný popis Všeobecná specifikace počítadla impulsů DS-72A: 2x 6 místný displej, 2x hodnota PRESET, 2x OUT výstupní relé, 2x SSout pro řízení SSR relé. Počítá signály z mechanických spínačů, koncových spínačů, indukčních snímačů přiblížení PNP/NPN a vstupy z inkrementálního enkodéru. Počítání nahoru/dolů. Ochrana heslem. Volitelná vstupní frekvence: 20, 50, 2500, 7500 Hz Kalibrační konstanta: 0,00001.....9,99999 Volitelná desetinná čárka: 0 / 0.0 / 0.00 / 0.000 Možnosti kombinace funkcí: 7 vstupních funkcí / 10 výstupních funkcí: připočítávání, odpočítávání, připočítávání/odpočítávání ze dvou vstupů současně, pauza v počítání/odpočítávání ovládaná druhým vstupem, negace vstupu ovládaná druhým vstupem, připočítávání/odpočítávání od náběžné hrany / padající hrany / obou hran současně, připočítávání náběžnou hranou / odpočítávání padající hranou / negace funkce druhým vstupem. Nastavitelný „OFFSET“ počítané hodnoty. PRESET1 s možností absolutní/relativní hodnoty. OUT 2x relé: zapnuto po dosažení hodnoty a drženo do RESET, nebo puls v rozsahu 0,1.....999,9 sekund. Pamatuje si hodnotu počtu pulsů a stav výstupního relé OUT při posledním výpadku napájení a lze ji obnovit po opětovném prvním zapnutí. RESET přes tlačítko na předním panelu nebo signál na svorku RESET(17). Může zobrazovat přednastavené ½ hodnoty. Paměť EEPROM pro uložení nastavení. Technické vlastnosti: Rozměry / otvor : 72x72x94 mm / 67x67 mm Displej: 2x 6-místný 7-segmentový LED displej. IndikačníLED: 5x: OUT1, OUT2, Prst1, Prst2, Batch Vstupy: 2x (Max: 7500 Hz, 5-30 V) Výběr NPN: připojte svorku „npn select“ (13) ke svorce „+12V“ (14) pro připojení snímače NPN připojeného na vstup Cp1(15) a Cp2 (16). Resetovací vstup je vždy PNP. Pro totem-pole enkodér nebo snímače typu PNP bude „npn select“ nepřipojen. Typy vstupů: mechanický spínač, indukční snímač PNP/NPN kodérový výstup NPN/PNP/totem-pole. Vstupní frekvence: 20, 50, 2500, 7500 Hz. Resetovací signál: svorka RESET (17), minimálně 10 ms, + signál (pouze PNP) (5...30 V). Výstupy (OUT): 2x relé SPDT 250VAC, 2A, odporová zátěž, OUT1: svorky 6=COM, 5=NO, 7=NC OUT2: svorky 9=COM, 8=NO, 10=NC SSout 2x ovládání SSR - NPN, 30V, 100mA max., svorka 18=SSout1, 19=SSout2, 20=GND Napájení snímače: svorka (14) 12 VDC, 50 mA (max.), neregulované. Napájecí napětí: 100...240VAC, 50-60Hz. Spotřeba energie: < 8 VA Provozní teplota: -20°C ... +55°C Nadm. výška:
