panelový digitální ampérmetr a voltmetr pro AC 100 ampérů, 150V

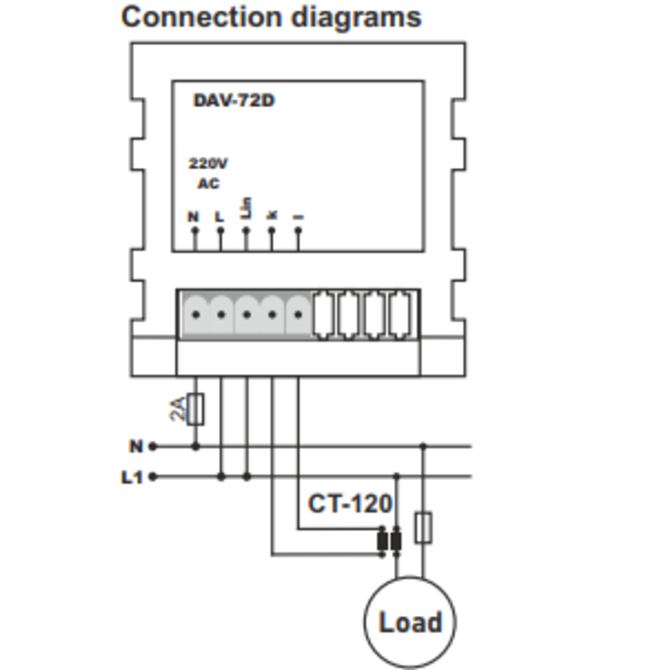

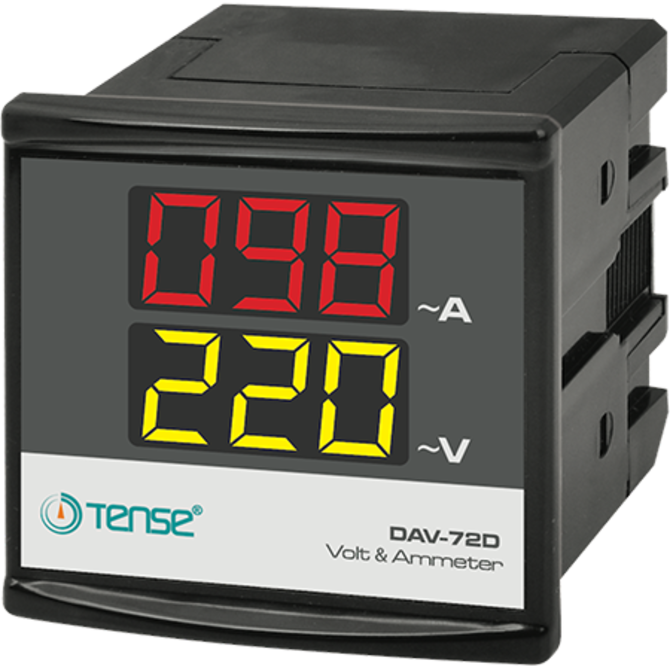

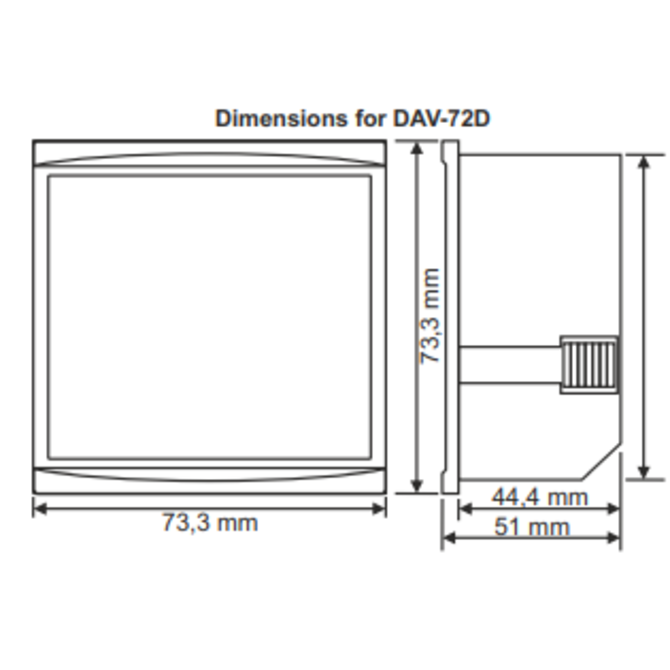

Panelový digitální multimetr 72x72 mm (elektronický ampérmetr-voltmetr) 1fázový, vyrobený společností TENSE, obsahuje proudový transformátor. DAV-72D je digitální kombinovaný voltmetr-ampérmetr, určený pro nepřetržité sledování: střídavého napětí (AC) mezi fází a nulovým vodičem, a odebíraného zatěžovacího proudu (AC), měřeného pomocí externího proudového transformátoru (CT). Přístroj se používá v elektrických rozvaděčích, ve výrobě, v distribučních a monitorovacích systémech elektrické energie. Princip činnosti a použití Přístroj se připojuje k měřené fázi a nulovému vodiči přes svorky – to umožňuje měření napětí. Odebíraný proud se měří pomocí externího proudového transformátoru CT-120, který je součástí dodávky. Vodiče sekundárního vinutí proudového transformátoru se připojují ke svorkám K a L na zadní straně přístroje. Po připojení napájení se na displeji zobrazí: skutečné fázové napětí (ve voltech), zatěžovací proud (v ampérech). Instalace a nastavení Nainstalujte zařízení na přední panel (montáž do panelu), rozměry výřezu jsou 68 × 68 mm. Zapojte CT-120 podle schématu: zátěžový vodič je protažen transformátorem a jeho výstup je připojen ke K a L. Po připojení napájení zařízení automaticky zobrazí aktuální hodnoty napětí a proudu. (Nepoužívejte proudové transformátory jiných typů nebo výrobců – hodnoty jsou kalibrovány ve výrobě speciálně pro CT-120) Technické specifikace Provozní napětí: od 140 do 270 V střídavého proudu (AC) Síťová frekvence: 50/60 Hz Zobrazovaný rozsah napětí: od 5 V do 300 V AC Měřený rozsah proudu: od 1 A do 100 A (přes transformátor CT-120) Přesnost měření: napětím: ±1 % proudem: ±3 % Displej: dvouřádkový, 3 číslice, výška znaků - 14 mm Měření proudu: přes CT-120, připojeno ke svorkám K a L Výkon: méně než 6 VA Provozní teplota: od -20 °C do +55 °C Nadmořská výška instalace: do 2000 metrů nad mořem Připojení: zásuvné svorky Průřez připojovaného kabelu: do 1,5 mm² Montáž: panel, čelně boční Hmotnost: až 220 g
