Popis produktu

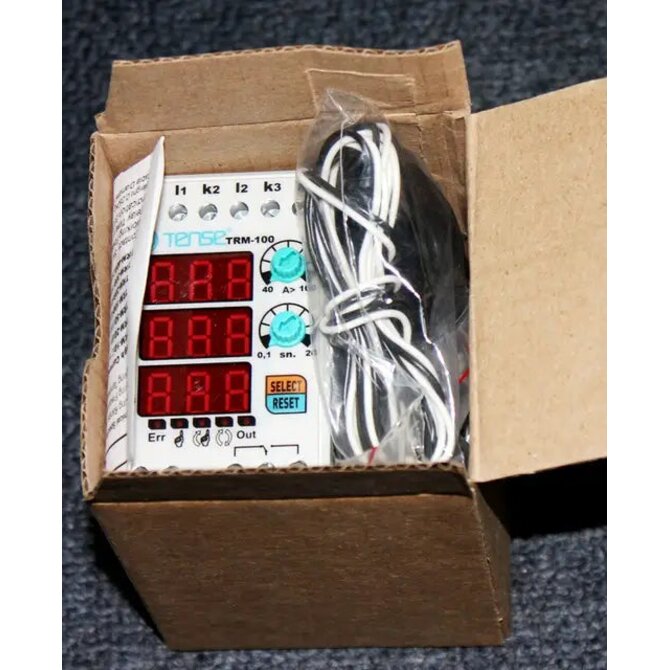

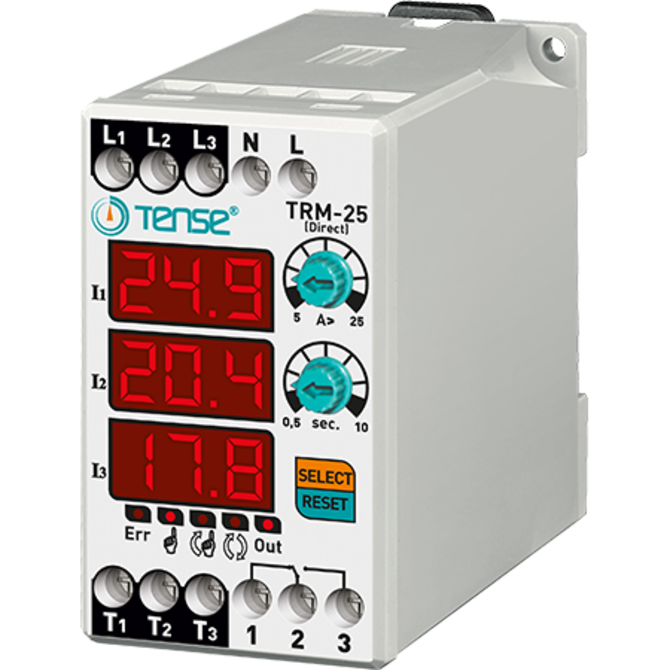

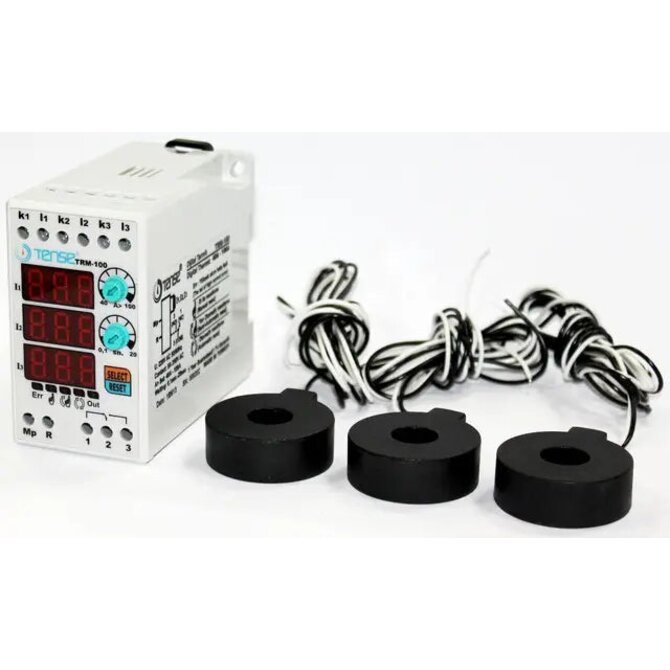

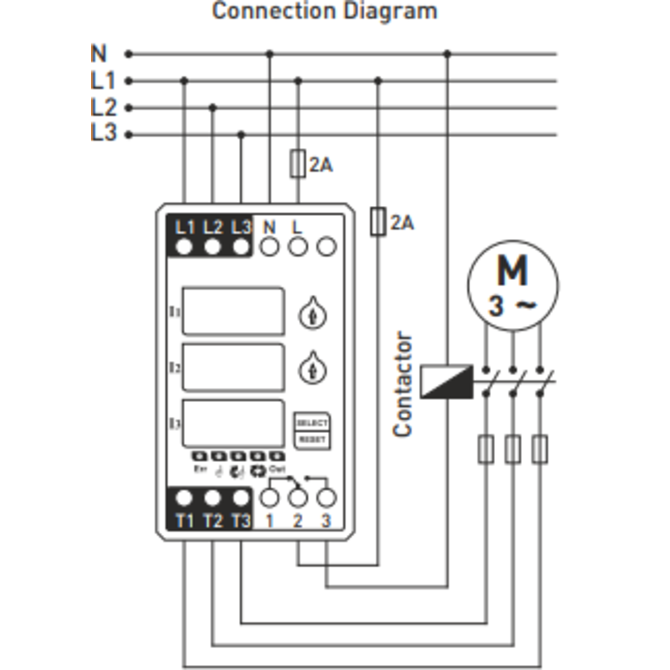

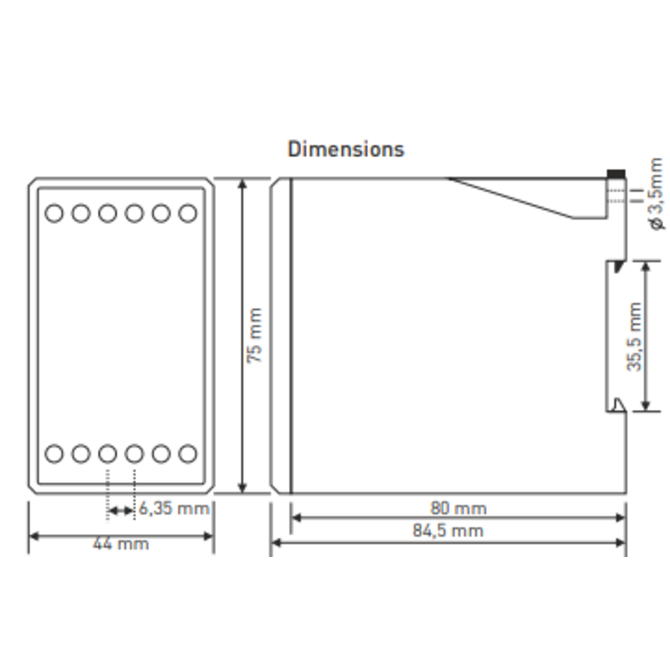

Přímé digitální zátěžové relé s 3×3-místným LED displejem, 3-fázové s časovačem, rozsah 0,1–25 A, výrobce TENSE (Turecko) Digitální tepelná relé jsou určena k prevenci a kontrole poškození zátěží způsobených vysokým proudem. • 0,1–25 A (nastavitelná hodnota nadproudu) • 50% pevná asymetrie proudu • Nastavitelná doba zpoždění chyby • Provozní režim: nastavitelný (automatický, poloautomatický, manuální) • Vnitřní proudové transformátory Použití zařízení a princip činnosti Připojte zařízení podle schématu zapojení. Po dokončení připojení přiveďte napájení. Po zapnutí displej zobrazuje nastavené hodnoty po dobu 5 sekund. • Pro nastavení hodnoty nadproudu použijte regulátor „A>“. Nastavená hodnota se zobrazuje na levém displeji. • Pro nastavení doby zpoždění použijte regulátor „t“. Nastavená hodnota se rovněž zobrazuje na levém displeji. Když je zařízení napájeno, relé se sepne, výstupní kontakt se přepne na svorku 3 a rozsvítí se indikátor OUT. Pokud proud překročí nastavenou hodnotu nadproudu (A>), zařízení začne odpočítávat dobu zpoždění a rozsvítí se indikátor ERR. Po uplynutí doby relé vypne, kontakt se přepne na svorku 1 a indikátor OUT zhasne. Elektronické proudové relé řady TRM-12 je určeno pro automatické odpojení spotřebičů při překročení maximálně přípustného proudu, s programovatelným rozsahem sepnutí, nastavením doby sepnutí a doby zpětného zapnutí. Dále jsou k dispozici 3 režimy návratu do „pracovního“ stavu — MANUÁLNÍ, POLOAUTOMATICKÝ, AUTOMATICKÝ. Režimy resetu (Reset Modes): • Manuální režim: Po chybě nadproudu je nutné zařízení resetovat stisknutím tlačítka Reset. V tomto režimu svítí odpovídající LED kontrolka. • Poloautomatický režim: Zařízení automaticky resetuje systém třikrát při vzniku chyby nadproudu, poté čeká na ruční reset při další chybě. V tomto režimu bliká odpovídající LED kontrolka. • Automatický režim: Zařízení automaticky resetuje systém při každé chybě nadproudu. V tomto režimu bliká odpovídající LED kontrolka. Poznámka: Pro změnu režimu podržte tlačítko SELECT po dobu 10 sekund. Po změně režimu se rozsvítí odpovídající LED kontrolka. Asymetrie 50 % (pevná) Pokud rozdíl mezi největším a nejmenším fázovým proudem překročí 50 %, zařízení během 2 sekund přejde do režimu chyby asymetrie.(Při provozu motoru to zabraňuje poškození systému v případě výpadku jedné fáze.) Při chybě asymetrie:• Skupina displejů dvou fází, které poruchu způsobily, začne blikat a rozsvítí se indikátor ERR.• Pokud je proud nižší než 2 A, zařízení asymetrii nekontroluje.• Pro návrat z režimu chyby asymetrie je nutné zařízení resetovat ručně. Technické parametry • Provozní napětí: 150–260 V AC • Provozní frekvence: 50/60 Hz • Příkon: < 6 VA • Provozní teplota: -20 °C až +55 °C • Displej: 3×3 číslice, 5 LED diod • Nastavení nadproudu (A>): 0,1–25 A • Doba zpoždění: 0,1–20 s • Typ připojení: svorkové připojení • Kontakty: 5 A / 250 V AC (aktivní zátěž) • Průměr vodiče: 2,5 mm² • Hmotnost: max. 250 g • Montáž: na DIN lištu • Nadmořská výška provozu: < 2000 m Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory, které jsou součástí dodávky. Model TRM-400 lze používat s proudovým transformátorem 400/5 Základní Výrobce Tense Země výroby Turecko Typ instalace Na DIN lištu Počet rozpínacích kontaktů 1 ks. Počet spínacích kontaktů 1 ks. Průřez připojovaných vodičů 2,5 mm² Materiál pouzdra Plast Zobrazit Ano Mše 250 g LED dioda zapnutí/vypnutí Ano LED dioda „Přetížení“ Ano Minimální skladovací teplota -20 stupňů. Maximální skladovací teplota 55 stupňů. Úroveň ochrany IP 30 Životnost 10 let Technické specifikace Počet fází 3 Jmenovité střídavé provozní napětí 220V Jmenovitý proud 5A Aktuální frekvence 50 Hz Jmenovitý proud 3W Minimální provozní teplota -20 stupňů. Maximální provozní teplota 55 stupňů. Celkové rozměry Délka 85 mm Výška 75 mm Šířka 44 mm Charakteristiky uživatelů Doba zpoždění 0,1 s – 20 (s) Montáž DIN+šrouby Rozsah 0,1-20A
