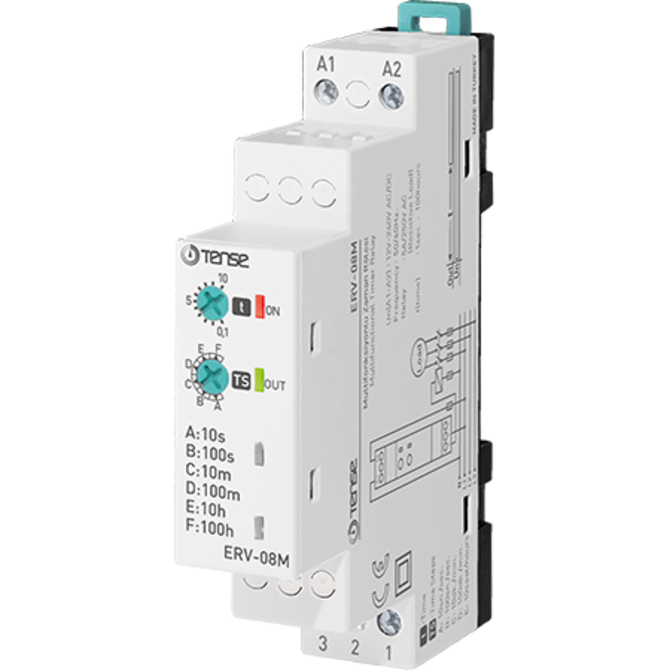

Zpožďovací časové relé , 12V – 240V AC/DC 1 / 10 / 100 sec min hod

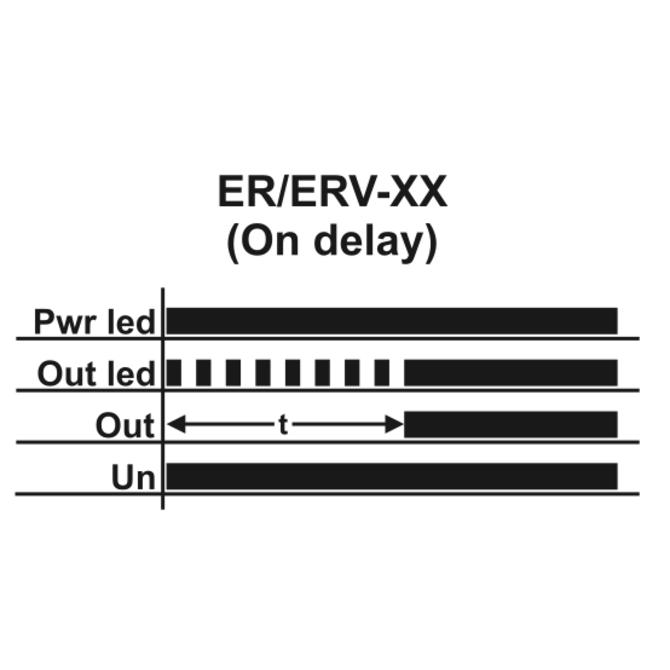

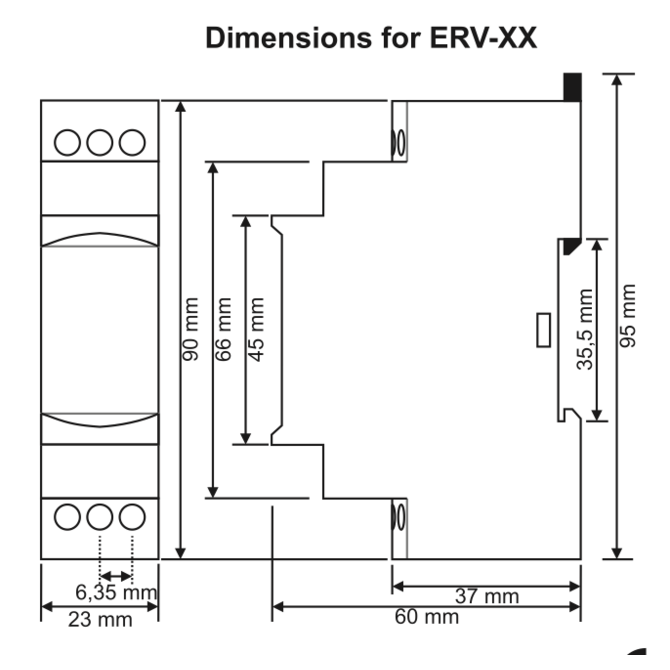

Podrobný popis Časové relé se zpožděným zapnutím ERV-08M do 100 hodin, s univerzálním napájením Un:12-230VAC - zpožděné zapnutí NO kontaktu po sepnutí napájení (bez řídícího signálu) - časový rozsah 0,1 sekundy až do 100 hodin - 1x přepínací kontakt 5A/250VAC (svorky 1,2,3) - 2x LED indikátor (napájení, cívka relé) - univerzální napájení 12 - 230V AC/DC / 4VA svorky A1-A2 - montáž na DIN lištu - krytí IP20 - rozměry 91 x 18 x 65 mm Ovládání a popis funkce: LED indikátory: ON (červená LED) = relé je připojena k napájení, OUT (zelená LED) = svítí: výstupní relé je zapnuto (spojené kontakty 2-3), OUT (zelená LED) = bliká: počítá čas do zapnutí. Otočný potenciometr pro rozsah hodnoty „t“ od 0,1 (1%) do 10 (10=100%) Otočný potenciometr pro maximální hodnotu času „TS“: A=10s, B=100s, C=10min., D=100min., E=10hod., F=100hod. Relé umožňuje zpožděné zapnutí NO kontaktu (svorky 2-3) po sepnutí napájení (bez řídícího signálu). Funkce spínání: Čas nastavíte ovladačem (TS a t). Změna času otočením ovladače se projeví při následujícím připojení napájení. Výstupní relé obsahuje přepínací kontakt SPDT, svorka 2=COM, svorka 3=NO, svorka 1=NC 1/ ON Delay (svorky 2 - 3): - zpožděné zapnutí po připojení napájení Un (bez řídícího signálu) - po připojení napájení se začne počítat nastavený čas (t) a po jeho uplynutí se sepne výstupní relé Out (RLY) (spojí svorky 2-3) 2/ Využití NC kontaktu jako OFF Delay (svorky 2-1) - svorky 2 – 1 jsou sepnuty i bez přítomnosti napájení - po připojení napájení se začne počítat nastavený čas, po jeho uplynutí se sepne výstupní relé a rozpojí svorky 1-2 Použití: Zpožďuje zapnutí zátěže (např. ventilátor spustí až po zapnutí osvětlení na wc, osvětlení zapne po otevření dveří garáže, rozběhy motorů po žádané události, stykače apod.). Počítání času se spustí po zapnutí relé, viz fotogalerie.
